在solidworks有限元分析之前，要检查的几件事情：
1.模型理想化。并不是拿到模型我们就能直接分析的，大多数情况我们要对模型进行理想化（就是简化）。明确我们关心的部分，将其在复杂受力环境中剥离出来；对此次分析结果影响小、且这种影响可以忽略的部分去除掉。

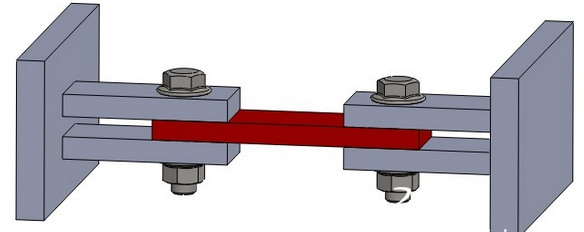

如下图：如果我们关心红色的板，那就可将其他部分都去掉，用“约束”代替两个螺栓的受力。但是只要简化，肯定会带来误差，如果这种误差可以接受，那就能简化，否则是不能简化。

2.边界条件模拟。既然要分析的模型已经被剥离出来，那受力和约束就要添加上。如上图，倘若我们关心的整个装配的受力，那两端的U型件就不能简化，螺栓不关心就可简化，两个零件的作用关系可以用“接头”（接头就是Simulation中的一组模拟常见多零件相互作用的命令，如模拟螺栓、螺钉、轴承、焊缝等）代替。
如果关心的只是红色板，那用固定约束就行吗？其实答案在自己，如果关心的是红色板的整体受力，那就可用固定；如果关心孔的受力，就要用轴承约束和轴承载荷了，更准确一点的，就是加上两个螺栓一起算（螺栓与接触件要无穿透）。
说了这么多，那上图的红板两端加入相同的力能算吗？要提醒一下大家，力是相互的，上面的实例若加入两个大小相等方向相反的力，计算肯定会提示不稳定。虽然可以打开软弹簧选项，但是这个实例建议大家一端受力，一端约束。
3.装配体干涉检查。对于装配体除了过盈配合外，其他的干涉都应排除在外，否则划分网格就会出错。需要注意的是，除了装配体要进行干涉检查，多实体也要进行干涉检查。在分析中装配体和多实体的处理是一样的。

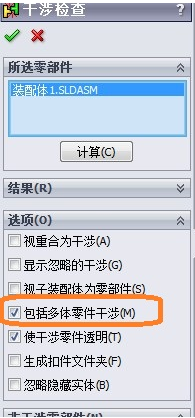

在零件下SolidWorks不提供干涉检查的功能，但是还要做干涉检查，这里有个技巧：将多实体加入一个单独的装配体，然后点干涉检查，如下图。可以选择“包括多体零件干涉”这样就能对多实体检查干涉了。
