SolidWorks Electrical 是将2D电气设计与3D机械设计完美无缝集成，实现机械与电气设计的同步更新。通过SolidWorks Electrical 3D自动布线功能使现场布线更容易 ，机柜或机器设备的3D自动布线遵循最优路径原则，能够真实的统计出电线和电缆的精细长度清单。
知道Solidworks Electrical的人，必定会夸赞它的实用易学功能强，为什么Solidworks Electrical给人的印象是这样的呢？它的设计者在设计的时候有这么一些小技巧，成就了今天Solidworks Electrical的地位。那么就随着上海梦勰来了解Solidworks Electrical的一些小技巧。
常规大型电气设计中，各种类型变量的排列都必须严格规范，以防止地址冲突，类似下面的东西，你们肯定不会陌生，我们可以利用这些与现实生活中的其他软件进行对比，来看看Solidworks Electrical的不同魅力。

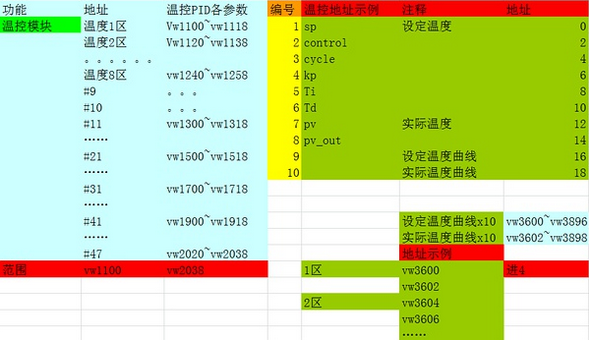

上图是包含了西门子200PLC的128个点PLC变量规划图（部分）
这些变量，落实到具体，是一条条的线路，那么，大规模的电路控制系统，就需要用线号来标示，以便调试或者排障时查线。如下图：

例如这些L1-3的线号，如果是常规的AUTOCAD画的话，这些都是要一个个手动敲进去的，这对于电气工程师来说，是很大的一项工程，但是又不得不做，因为这涉及到后期的调试进度。这还不是最繁琐的，电气图纸经常要修改，中间修改了一下，线号也要做相应的改变，这样的话，工作量就大大增加了！

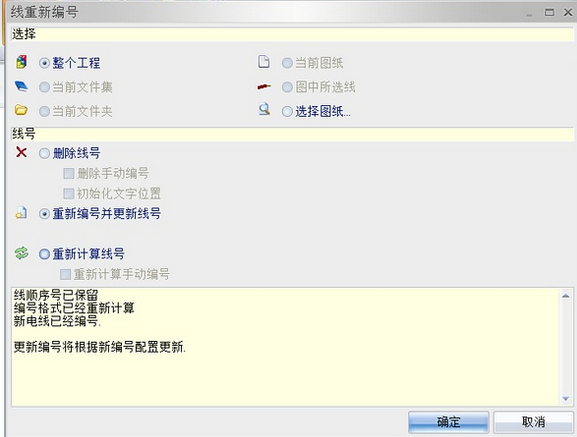

而这对于Electrical来说，是非常简单的一件事，点一下重新线编号，所有编号都会按照相应的电气属性自动生成，并且支持手动修改，下图是编号界面：

如果中间做了修改，则是先删除线号，

再重新标注编号，简单刷新一次，所有线号自动按顺序重新生成。
并且，生成的线号格式，也能按照电气工程师的意愿来规定，并且提供了多种样式的线号格式来供用户选择，

每种样式都提供详细的注释，以供客户理解。
看完之后大家应该都对Solidworks Electrical有了一个全新的认识，不一样的了解。明白了Solidworks Electrical的强大功能可以给您带来多大的方便，清楚了Solidworks Electrical广受欢迎的原因了吧！
