SolidWorks Electrical是一套利用数据库系统方便吾人快速进行电气设计的智能软件，其方便的数据库重用设计的特性以及与SolidWorks 3D中机电整合协同进行项目开发深受广大客户的喜爱与好评。
在SolidWorks Electrical 中虽然已经内建有数十万笔符号数据在数据库中方便吾人取用,但有时仍会有遗珠之憾没有收录在数据库里,这时我们就可以利用自定义方式将所需的资料放置进来，上海梦勰在下文中将介绍如何新建符号数据库的做法:
新建符号库以及新建符号名称
在数据库中选择符号管理 打开符号管理管理器窗口

添加符号属性:选择要新建的数据符号类型后点击新建 打开属性符号管理器进行新建组件。
属性设置

将所知的属性数据依序填入后点击确定, 接着在符号管理窗口中会出现新的模板数据(本范例中, 符号名称为”William做的触点”)

双击打开新建范本，在绘图中利用绘图工具画出新建的符号形状。

添加插入点
在编辑符号中选择插入点 ，将插入坐标放入符号中（插入点即为符号调出时插入图纸中的关联基准点）

添加新回路

在编符号中选择新回路进行符号电气属性更改，本例中新建符号回路类型为常开触点, 电位通过设为可中断的。

新建连接点

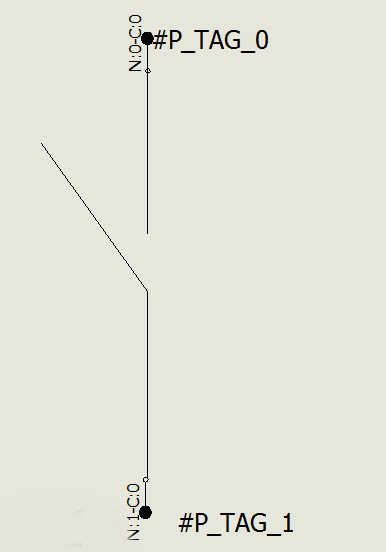

在刚才已建好的回路点击鼠标右键，点击新建连接点，此处可以设定连接点类型，有输入/输出、输入、输出三种类型可选, 这里我们分别在符号两端设定符号接线端子定义为输入/输出。按空格键可更改连接点方向。


插入标注
在编辑符号中选择”插入标注”打开标注管理窗口，勾选所需要的符号至相应位置。


在符号结构中标注即显示当前插入标注内容，选择对应标注可在标注属性更改标注属性（包括标注字体大小、颜色、位置等属性）

符号的新建同样可从其它文档导入DWG 格式，或通过解压 导入其它已建成的数据；以上设定完成保存后就可在电气设计中使用。
